Modélisation du ruissellement par la méthode SCS-CN sur un bassin versant de 44 ha à Rouffach. Calcul des volumes pour des périodes de retour de T2 à T100 ans, diagnostic de connectivité des zones contributives et préconisations d'aménagement.
Le secteur viticole de Rouffach (Alsace) est soumis à des épisodes de ruissellement intense favorisés par la forte pente (≈ 15 %), la faible rugosité des vignes et la nature limon-argileuse des sols. Cette étude vise à quantifier le risque à différentes périodes de retour, identifier les zones contributives et proposer des mesures compensatoires.
Les données mobilisées comprennent un MNT LiDAR (dérivation du bassin versant sous GRASS GIS), la couche OCS (Occupation des Sols) pour le calcul des Curve Numbers, et les données pluviométriques de la station de référence (Météo-France) pour la construction de la pluie de projet.
Délimitation du BV à partir du MNT LiDAR sous GRASS GIS (r.watershed). Calcul du Curve Number par croisement de l'occupation des sols (OCS) et du groupe hydrologique des sols - deux scénarios : conditions normales (CN II) et conditions humides (CN III).
Calcul du temps de concentration (Tc = 12,98 min) et de la durée de pluie (24 min) par la formule de Ventura. Construction des hyétogrammes pour T2, T10, T30, T100 ans à partir des données statistiques de la station pluviométrique locale.
Application de la formule SCS-CN pour chaque scénario pluie × condition CN. Calcul des volumes ruisselés et de la hauteur de ruissellement. Cartographie de la connectivité des zones contributives dans QGIS.
Volumes ruisselés (m³) calculés pour chaque combinaison de période de retour et de condition d'humidité des sols - avec et sans infiltration initiale (Ia).
| Période de retour | CN normal (II) avec Ia |
CN normal (II) sans Ia |
CN humide (III) avec Ia |
CN humide (III) sans Ia |
|---|---|---|---|---|
| T2 ans (P = 27,8 mm) | 1 185 | 2 217 | 3 437 | 4 682 |
| T10 ans (P = 39,1 mm) | 3 706 | 5 382 | 7 368 | 9 184 |
| T30 ans (P = 47,6 mm) | 6 206 | 8 381 | 10 603 | 12 887 |
| T100 ans (P = 58,4 mm) | 9 944 | 12 700 | 14 922 | 17 690 |
Volumes en m³. CN II = conditions normales d'humidité ; CN III = conditions humides (antécédents). Ia = abstraction initiale (rétention avant ruissellement).

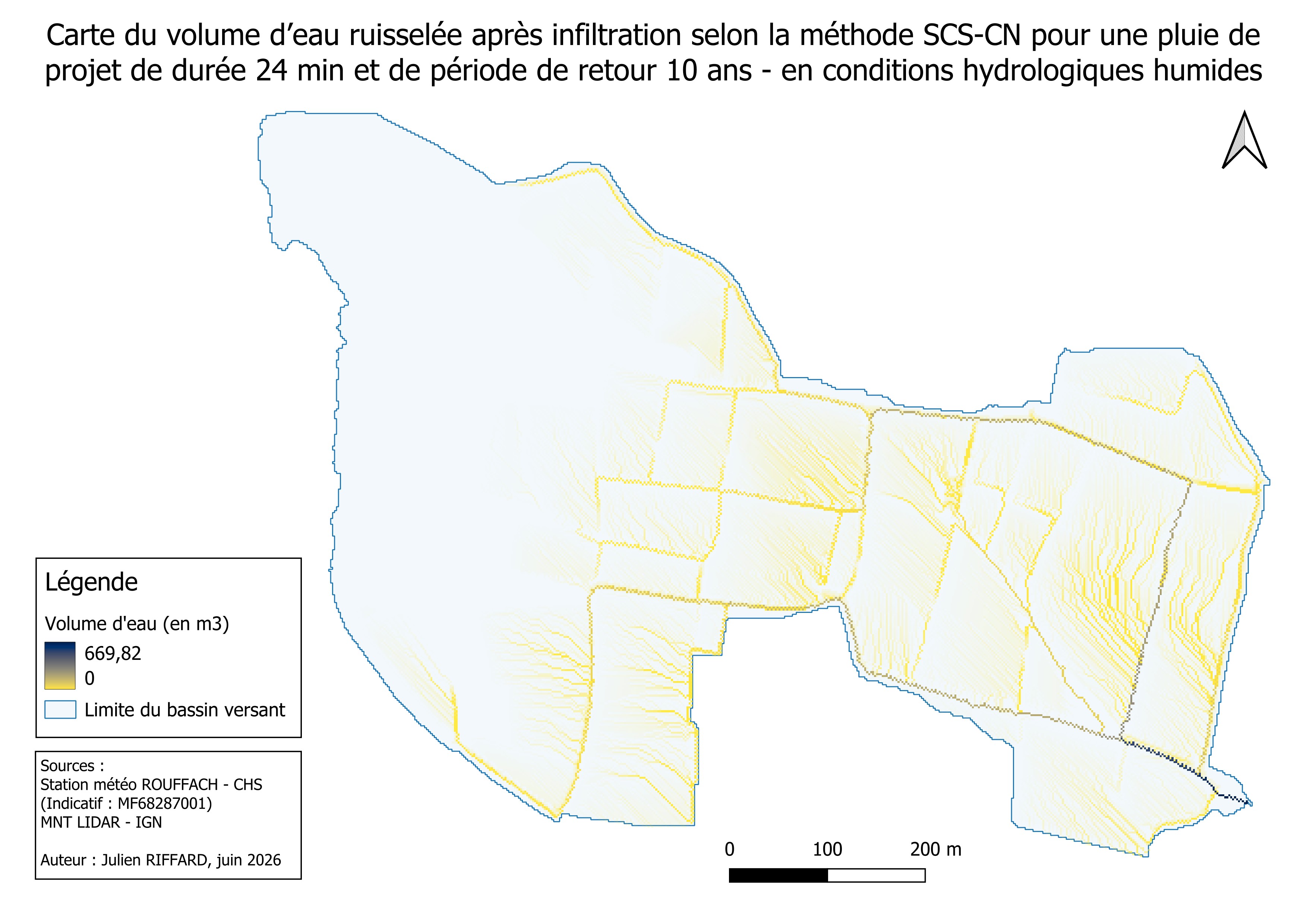

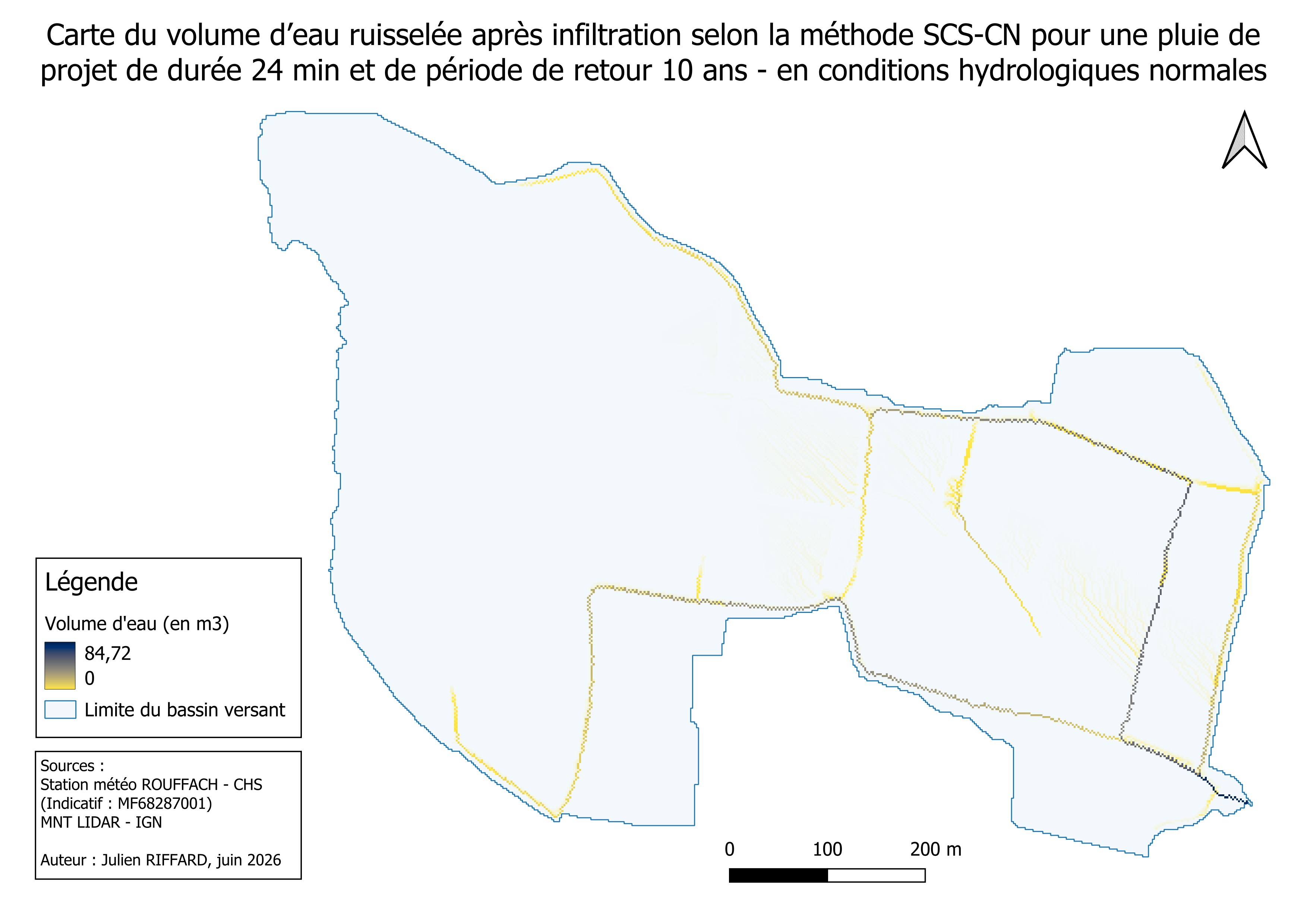

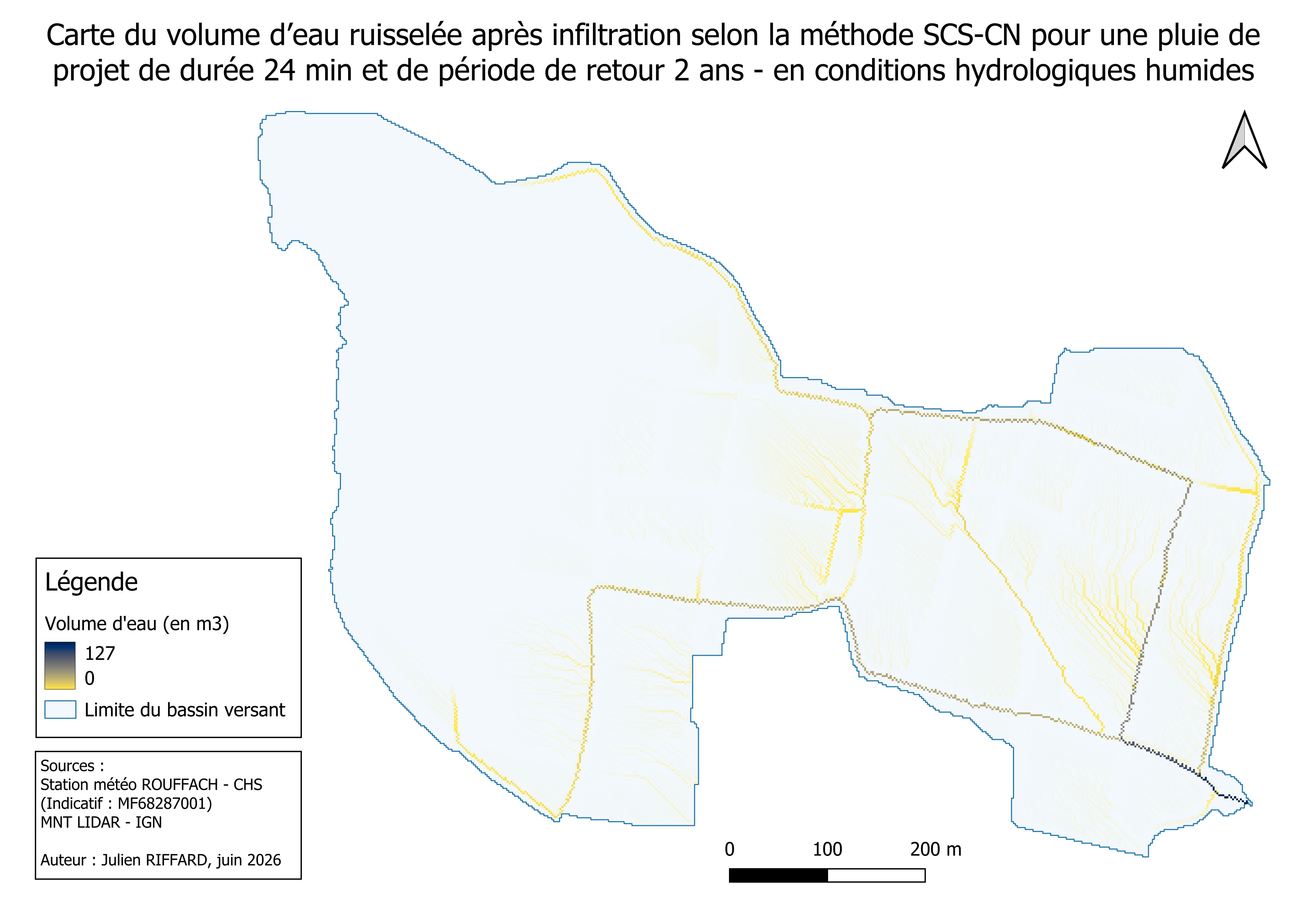

Cliquez sur une carte pour l'agrandir.
Avec seulement 3,6 % de surface connectée en conditions normales, le bassin versant présente un risque modéré à faible retour. Cependant, sous conditions humides ou pour des périodes de retour décennales et au-delà, les volumes dépassent rapidement 7 000 m³, soulignant la vulnérabilité du secteur lors d'événements intenses.
Préconisations : enherbement des inter-rangs (réduction des CN de 10 à 15 points), déconnexion hydraulique des zones contributives (fascines, bandes enherbées), et maintien des haies bocagères en bordure de parcelles.
